제품소개
방산품

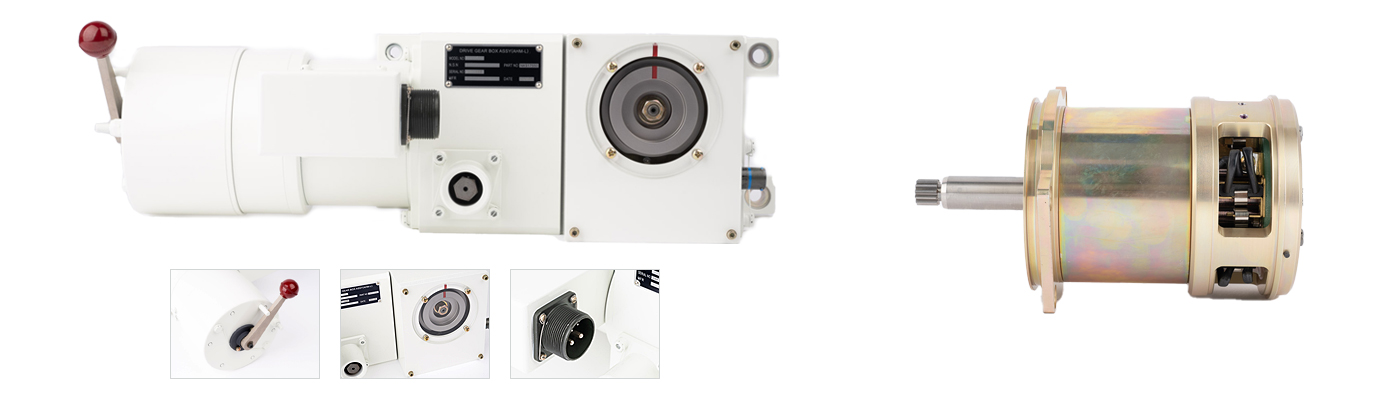

구동기어상자 조립체
적용장비
K9 자주포
구성
- 브레이크 : 24VDC 솔레노이드 자석
- 모터 : 24VDC 70A
- 감속비 : 53.7:1
출력
토크 : 1130kg/cm ±5
환경시험
고온작동/저장, 저온작동/저장, 진동, 충격

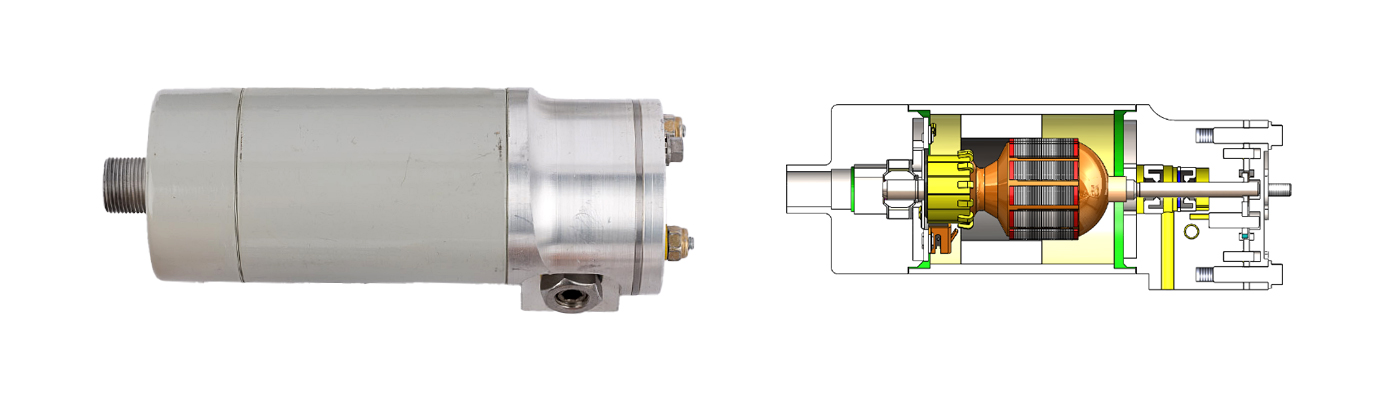

PUMP, Cooling system (펌프, 냉각계통, 엔진용)
성능
- 2MIN, ON/ 2MIN. OFF
- 14 VDC 90 PSI, 3.0GPH
- 10 VDC 60 PSI, 2.75GPH
적용
다목적 전술차량, M48 전차
비고
미 국방부 수출품

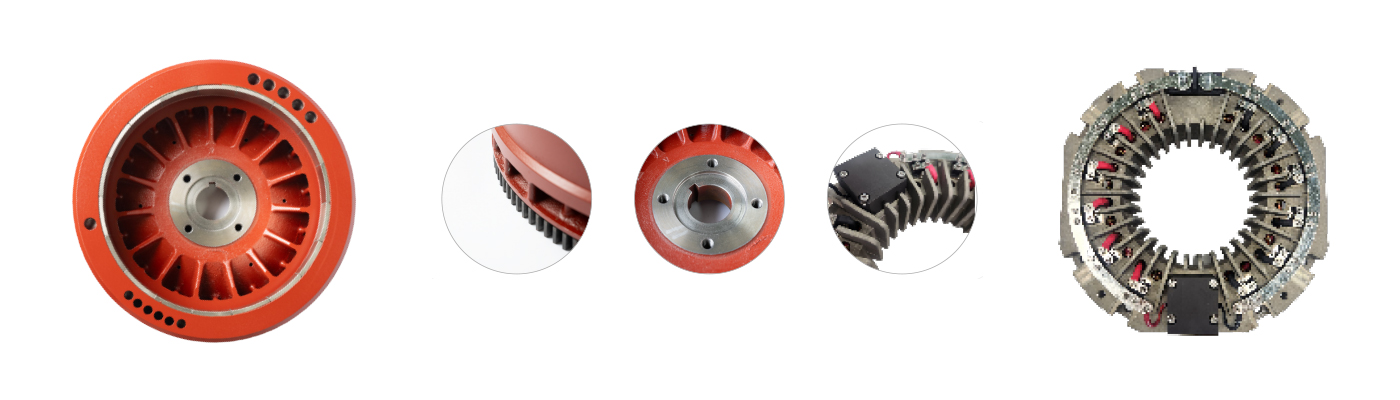

APU 회전자 조립체/고정자 조립체 (보조엔진 발전기)
출력
8KW(28VDC, 286Amp)
RPM
3,000 ±100RPM
적용
K21, K55, 장갑차, K1 구난, K2 전차

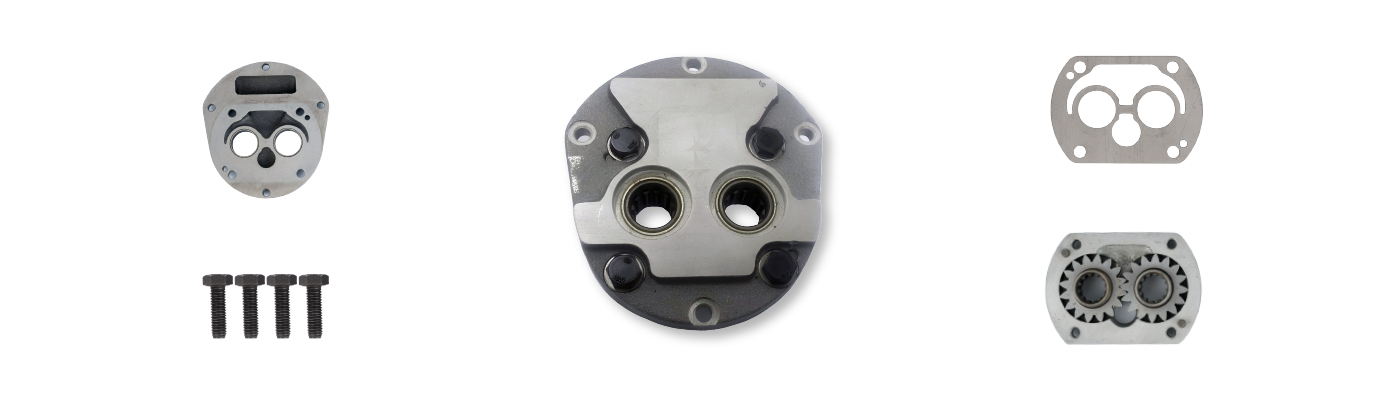

Gear Pump Ass'y

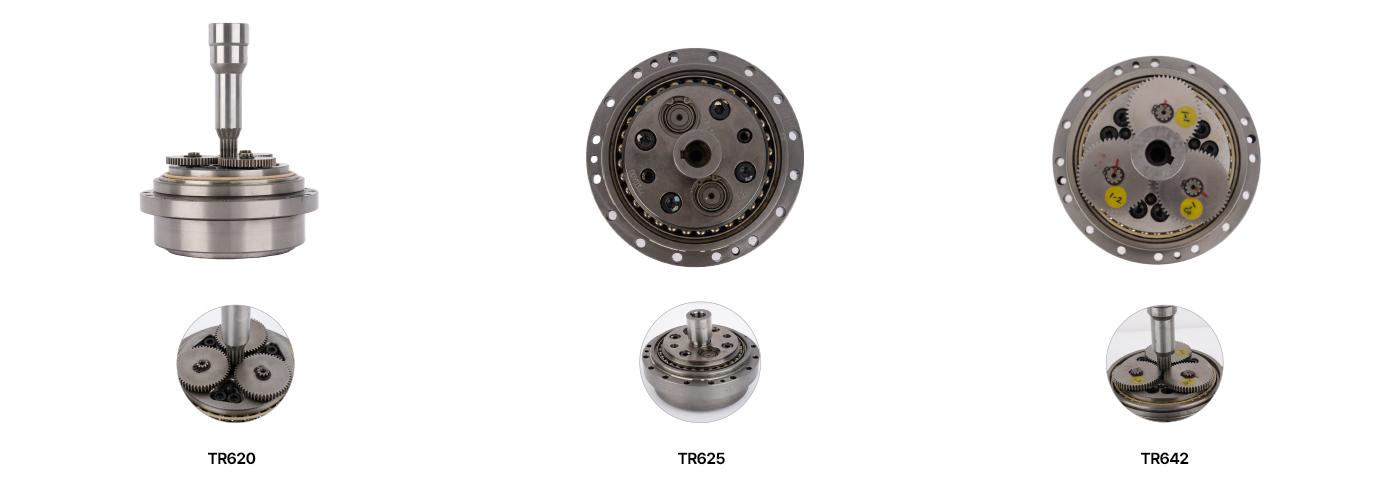

TROCHOID REDUCER(고정밀 감속기)
품명
TR620
TR625
TR642
정격토크(N-m)
1,225
245
412
정격출력회전수(rpm)
15
15
15
정격수명(h)
6,000
6,000
6,000
순간최대허용토크(N-m)
6,125
1,225
2,058
백래쉬(arcmin)
1.0
3.0
3.0
각도전달오차MAX(arcsec)
50
70
60
가동효율대표치(%)
80
80
80
중량(kg)
13.9
3.8
6.3

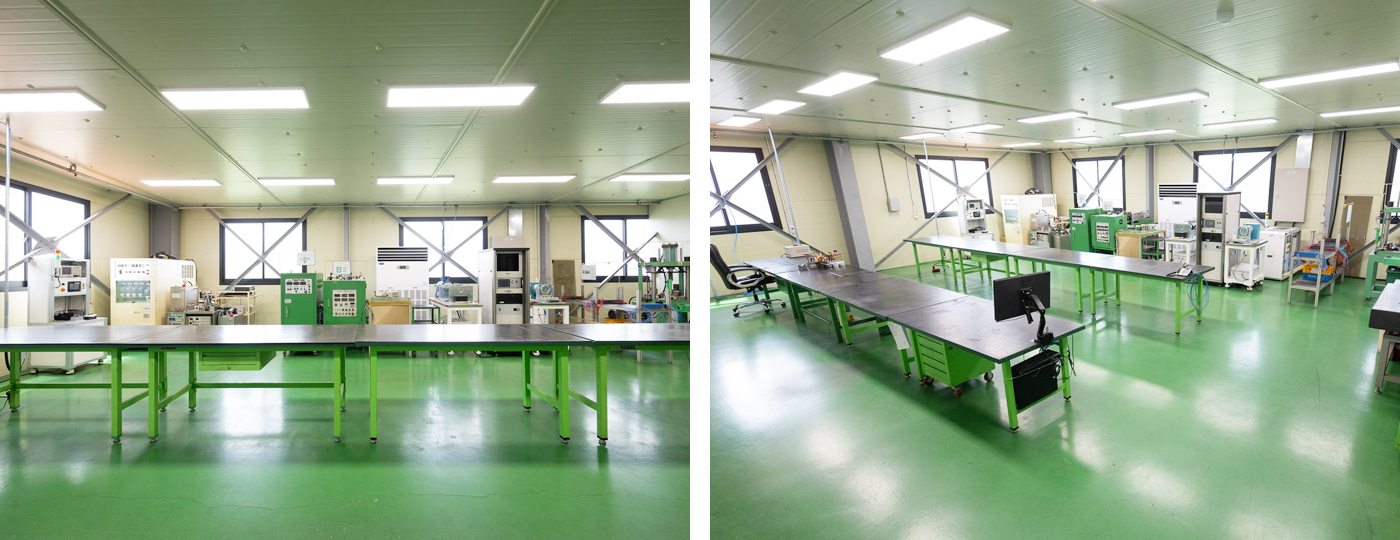

생산전경
| 적용장비 | K9 자주포 |
|---|---|
| 구성 | - 브레이크 : 24VDC 솔레노이드 자석 - 모터 : 24VDC 70A - 감속비 : 53.7:1 |
| 출력 | 토크 : 1130kg/cm ±5 |
| 환경시험 | 고온작동/저장, 저온작동/저장, 진동, 충격 |
| 성능 | - 2MIN, ON/ 2MIN. OFF - 14 VDC 90 PSI, 3.0GPH - 10 VDC 60 PSI, 2.75GPH |
|---|---|
| 적용 | 다목적 전술차량, M48 전차 |
| 비고 | 미 국방부 수출품 |
APU 회전자 조립체/고정자 조립체 (보조엔진 발전기)
출력
8KW(28VDC, 286Amp)
RPM
3,000 ±100RPM
적용
K21, K55, 장갑차, K1 구난, K2 전차
Gear Pump Ass'y
TROCHOID REDUCER(고정밀 감속기)
품명
TR620
TR625
TR642
정격토크(N-m)
1,225
245
412
정격출력회전수(rpm)
15
15
15
정격수명(h)
6,000
6,000
6,000
순간최대허용토크(N-m)
6,125
1,225
2,058
백래쉬(arcmin)
1.0
3.0
3.0
각도전달오차MAX(arcsec)
50
70
60
가동효율대표치(%)
80
80
80
중량(kg)
13.9
3.8
6.3
생산전경
| 출력 | 8KW(28VDC, 286Amp) |
|---|---|
| RPM | 3,000 ±100RPM |
| 적용 | K21, K55, 장갑차, K1 구난, K2 전차 |
TROCHOID REDUCER(고정밀 감속기)
품명
TR620
TR625
TR642
정격토크(N-m)
1,225
245
412
정격출력회전수(rpm)
15
15
15
정격수명(h)
6,000
6,000
6,000
순간최대허용토크(N-m)
6,125
1,225
2,058
백래쉬(arcmin)
1.0
3.0
3.0
각도전달오차MAX(arcsec)
50
70
60
가동효율대표치(%)
80
80
80
중량(kg)
13.9
3.8
6.3
생산전경
| 품명 | TR620 | TR625 | TR642 |
|---|---|---|---|
| 정격토크(N-m) | 1,225 | 245 | 412 |
| 정격출력회전수(rpm) | 15 | 15 | 15 |
| 정격수명(h) | 6,000 | 6,000 | 6,000 |
| 순간최대허용토크(N-m) | 6,125 | 1,225 | 2,058 |
| 백래쉬(arcmin) | 1.0 | 3.0 | 3.0 |
| 각도전달오차MAX(arcsec) | 50 | 70 | 60 |
| 가동효율대표치(%) | 80 | 80 | 80 |
| 중량(kg) | 13.9 | 3.8 | 6.3 |
